巨微MG126 是內部集成了發射機、接收機、GFSK 調制解調器和BLE 基帶處理的一款低功耗、低成本的BLE 收發器。MG126 采用QFN16 封裝，芯片大小為3mm x 3mm。搭配Cortex-M0 MCU 和少數外圍被動器件，可以實現BLE 遙控、藍牙鍵盤等數據傳輸應用。

上海巨微MG126該系列芯片可以與市面上絕大多數MCU芯片配合，完成BLE數據傳輸功能。是廣泛的MCU公司的無線好幫手。巨微總代理英尚微電子介紹關于MG126射頻芯片產品特性以及應用和解決方案。

功耗指標
下表是在3.3V 供電情況下，MG126 典型的功耗情況.

Mode	Description	Total Typical Current at 3.0v
Standby	待機狀態下電流，通過spi喚醒	3 uA
Sleep	睡眠電流，不發射不接收	50 uA
TX active	持續發射	20 mA @ 0dBm output power
RX active	持續接收	18 mA


MCU需求
實現BLE 遙控、藍牙鍵盤等數據傳輸應用，需要搭配Cortex-M0 或者M(jìn)3 的MCU，具體資源需求如下：
系統時鐘：48MHz 及以上
通信接口：SPI，主設備，clk 6Mbps 及以上
ROM size：16 KBytes (如果需要實現OTA 則size 加倍)
RAM size：4 KBytes

通用BLE射頻前端的應用形態

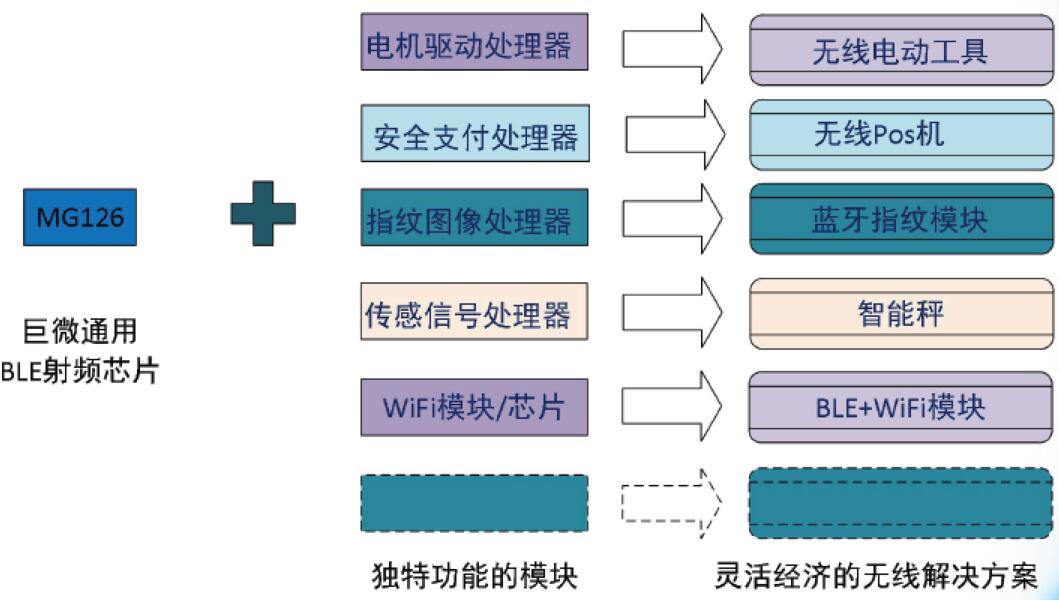

面對碎片化市場：RF芯片+MCU解決方案


精簡到極致的芯片結構劃分

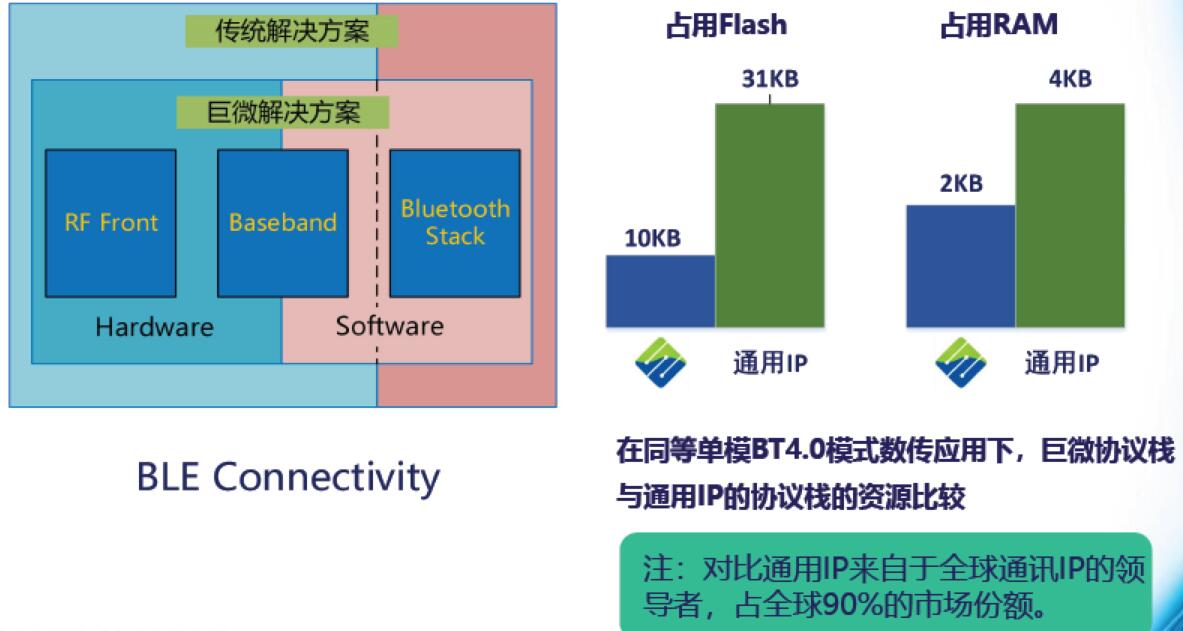

巨微RF+MCU方案的特點—最好的靈活性

主控MCU的要求
系統時鐘	> 48MHz
SPI速度	6 Mbps

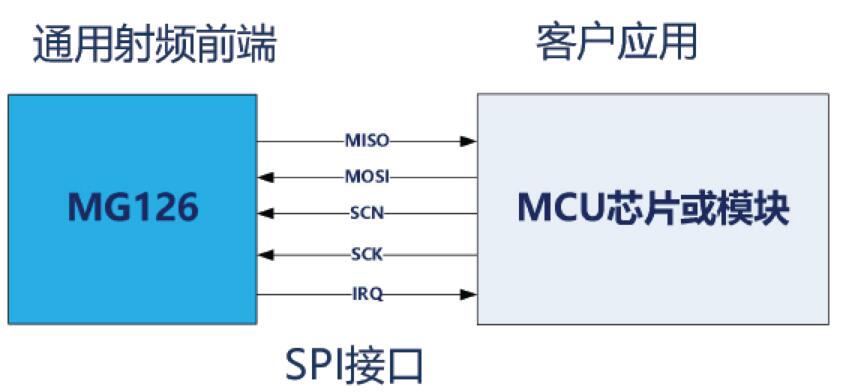

IO	5 個：IRQ-1個,SPI-4個
ROM	16 KB（基本）：支持到GATT/GAP
	16 KB（可選）：支持Software AES
	+32 KB（可選）: 支持協議棧OTA
System	1個systick


提供的服務產品
基于客戶MCU平臺的協議棧移植服務

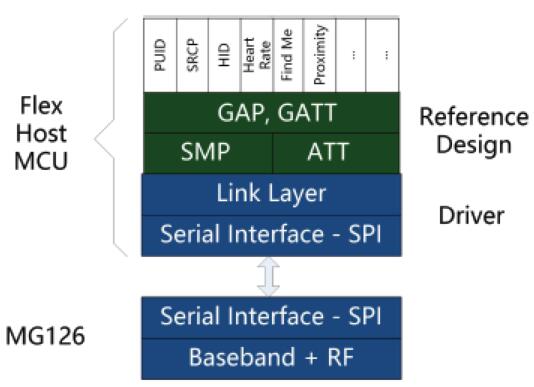

基于低功耗藍牙數據透?jìng)鞯幕鶐?協議棧庫和代碼
HID等其他Profile，包括軟件AES
巨微RF芯片驅動
MG126藍牙射頻芯片
MG126晶粒供合封
協議棧維護和支持
射頻FT測試解決方案


更多詳情點擊該鏈接：http://www.shrinkfast998.cn/list-451-1.html
